09MnNiDR 低温容器板：-70℃ 场景的订货要点

乙烯冷箱、低温储罐、深冷气体分离装置——介质温度一低于 -45℃，普通容器板就退场了，主角换成镍系低温钢。09MnNiDR 是其中用量最大的一支：-70℃ 冲击保证、正火交货、价格比高镍钢友好得多。这篇讲清楚它的成分逻辑和订货要点。

为什么是镍：低温韧性的来源

09MnNiDR 执行 GB/T3531，碳上限只有 0.12%，镍含量 0.30%–0.70%。镍能降低钢的韧脆转变温度，配合正火细化晶粒，让钢板在 -70℃ 的冲击试验中仍然保持足够的冲击功。牌号读法：09 是碳含量万分数，MnNi 是主加元素，D 代表低温，R 代表容器。

温度档位与替代关系

GB/T3531 的低温钢是一个温度阶梯：16MnDR（-40℃）→ 15MnNiDR（-45℃）→ 15MnNiNbDR（-50℃）→ 09MnNiDR（-70℃）→ 08Ni3DR（-100℃，约 3.5% 镍）→ 06Ni9DR（-165℃，约 9% 镍，调质交货）。设计温度落在哪一档，就选哪一档的牌号，往上跨档选材会造成不必要的成本浪费，往下压缩则直接不满足规范。

订货要点清单

• 冲击试验温度按设计最低温度确定，合同写明 -70℃（或按图）
• 探伤：低温容器板建议逐张保Ⅱ级，关键设备保Ⅰ级
• 厚板焊接结构注明 Z 向要求（Z15/Z25/Z35）
• 交货状态：正火或正火+回火，与设计选用的性能曲线对应
• 镍系钢原料成本高，基本期货订轧，交期按 4–6 周规划

到货验收与存放

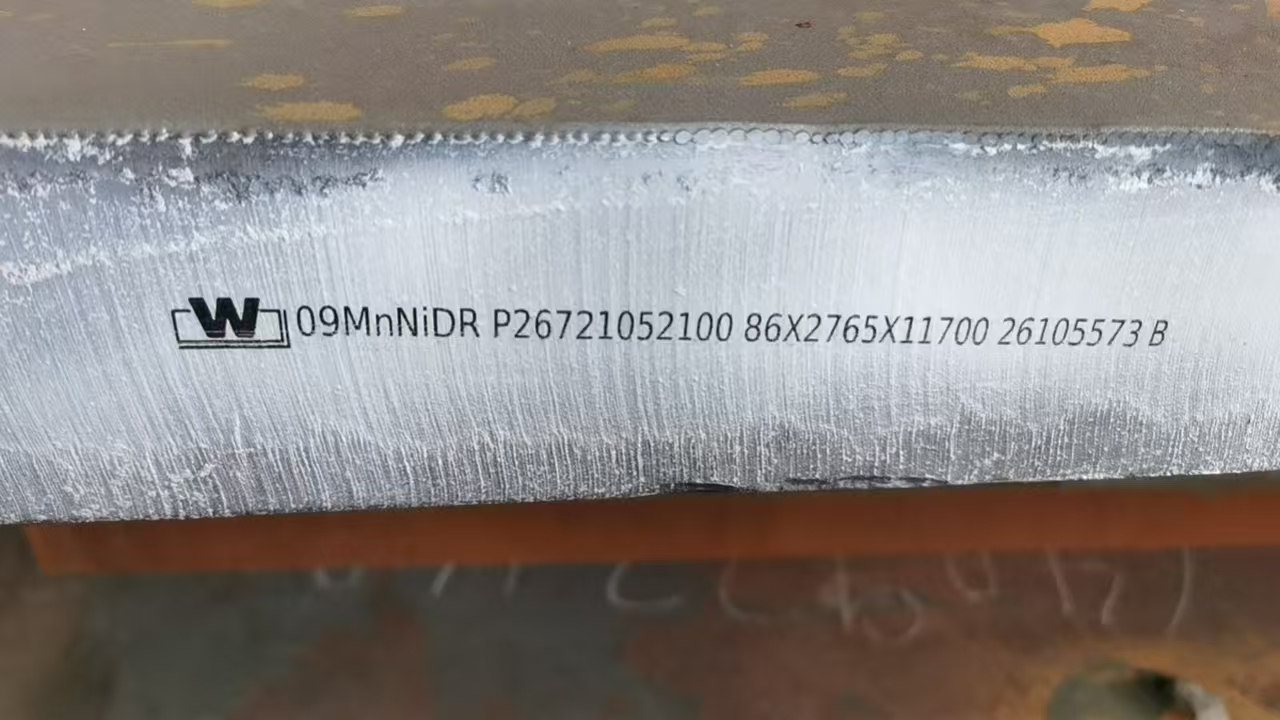

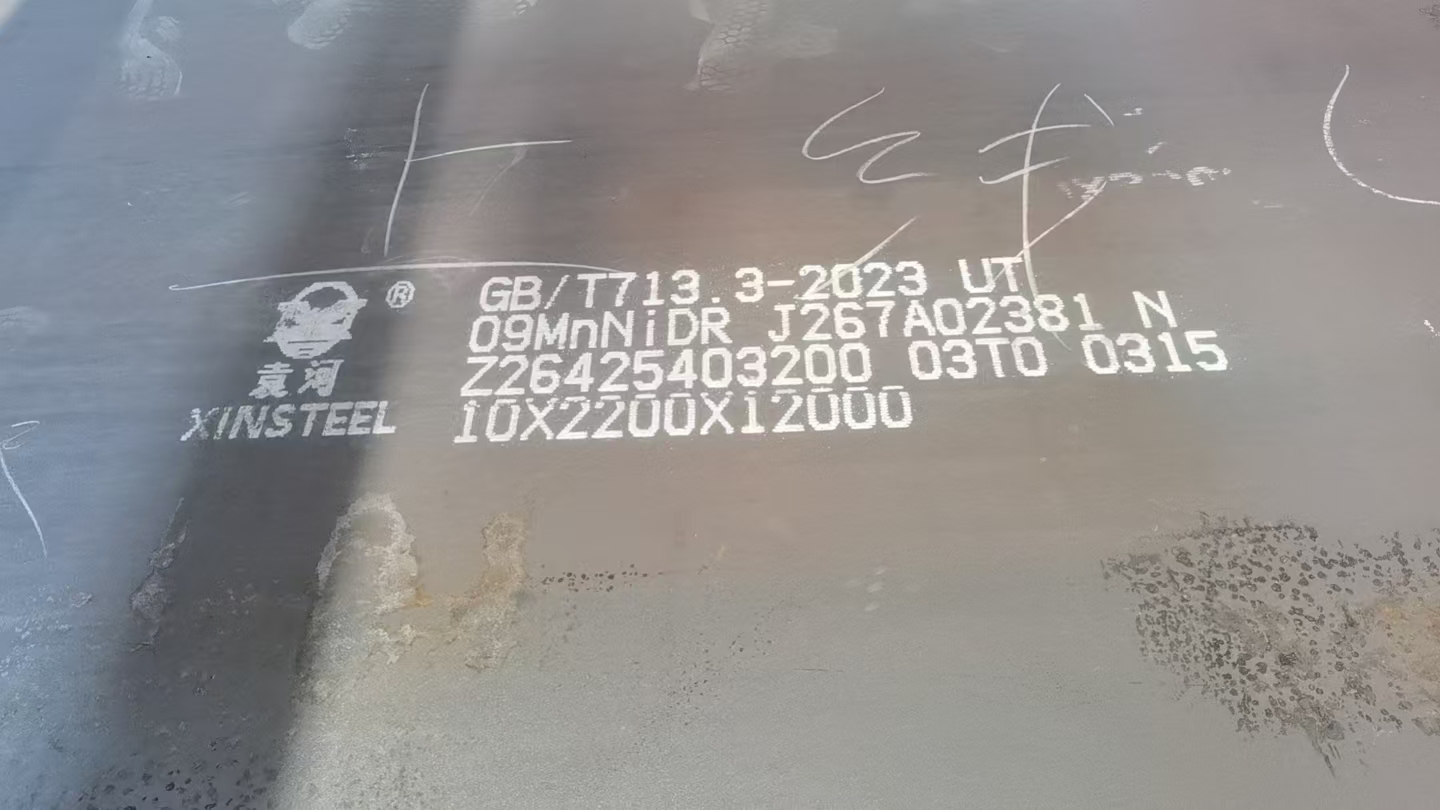

低温板到货除了常规核对，建议增加一项：质保书上 -70℃ 冲击试验值逐炉批查看，单值与平均值都要满足标准。存放时垫木离地、避免与碳钢混堆磕碰，切割下料预留焊缝坡口加工余量，切口打磨后再转焊接工序。
