GB/T24186

耐磨钢板

规格速查 · 现货与定轧

耐磨板的账很好算：板子贵一点，停机换板的时间就省回来了。国标 GB/T24186 把耐磨钢按布氏硬度分成 NM360 到 NM600 几个档，数字越大越硬、越耐磨，但也越难加工。选型的关键不是买最硬的，而是让钢板的硬度与工况的磨损方式匹配。

耐磨钢板常用牌号与硬度对照（GB/T24186）
牌号	常见厚度 mm	布氏硬度 HB（约）	典型用途
NM360	6–80	330–390	中度磨损衬板、溜槽
NM400	6–80	370–430	料斗、自卸车厢、衬板
NM450	6–80	400–480	矿山设备衬板、破碎机部件
NM500	6–70	470–540	高磨损工况、刮板、刀板
NM550	6–70	520–580	极强磨损、抛料部位
NM600	8–60	570–640	特殊高磨损场景
MN13	6–20	水韧处理后 ≥180	冲击磨损：破碎机颚板、履带板

主要应用领域

工程机械矿山机械水泥厂钢厂备件港口装卸农牧机械

NM 系列是先硬化后使用：出厂即高硬度，靠表面硬度扛磨损，适合滑动磨损、料磨料的工况；MN13 高锰钢相反，是边冲击边硬化，冲击越大表面越硬，适合破碎机颚板这类带冲击的场合，两者不能混用。

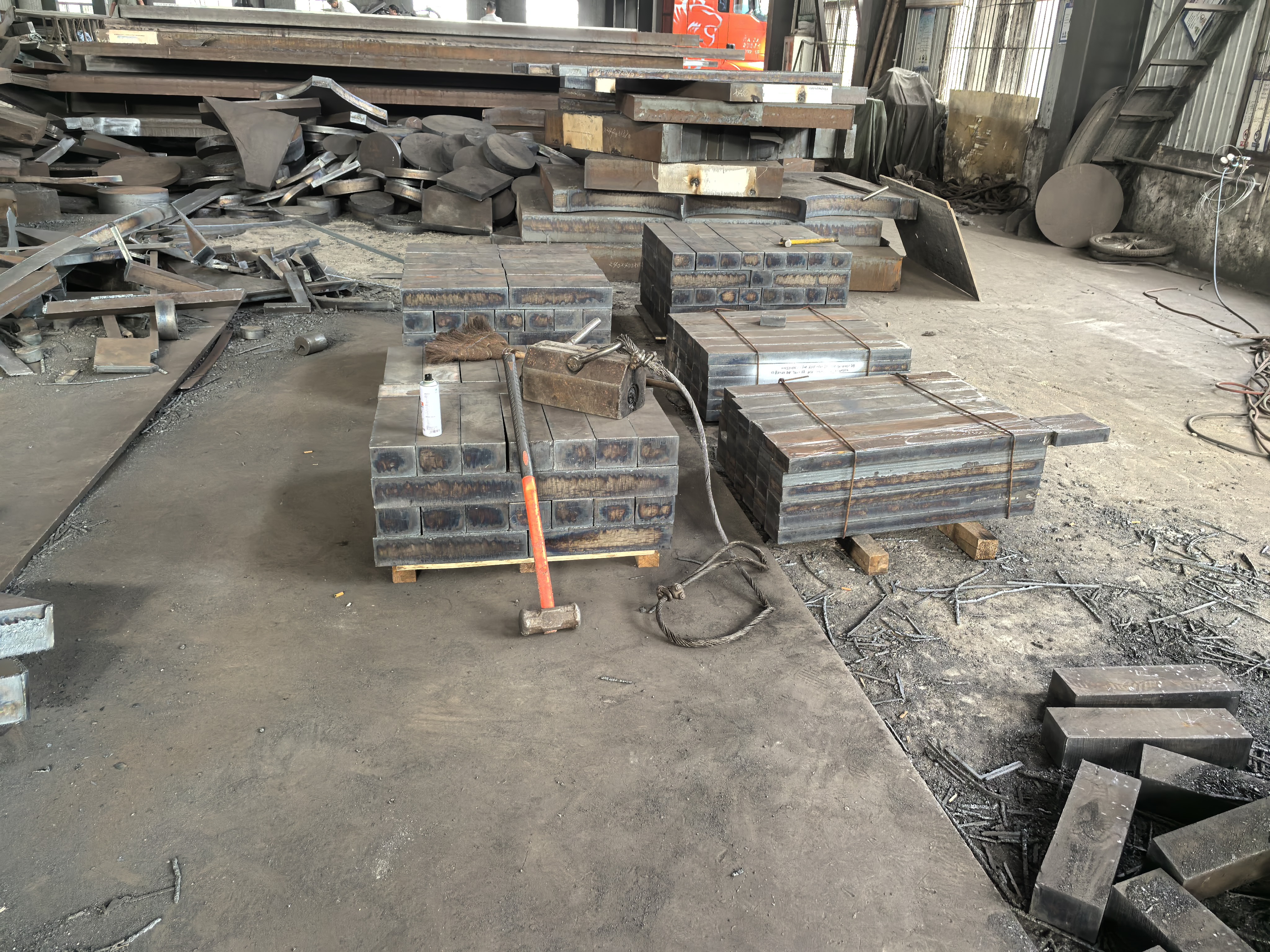

加工方面提醒三件事：切割厚规格 NM500 以上建议等离子或激光并适当预热；焊接选用低氢焊材，异种焊材熔敷金属硬度可低于母材一档；冷弯成型要控制弯曲半径，硬度过高的部位建议热弯。下料图纸发过来，套料排版我们先做，利用率给您算清楚。

NM400 和 NM500 怎么选？

看磨损强度和更换成本。一般料斗、车厢底板用 NM400 足够；破碎系统、高落差的溜槽衬板磨损剧烈，上 NM450 或 NM500 更划算。盲选高硬度反而容易脆裂。

MN13 什么时候用？

带冲击的磨损工况。MN13 高锰钢受冲击后表面加工硬化、心部仍保持韧性，适合破碎机颚板、履带板、道岔；纯滑动磨损用它反而不划算，选 NM 系列更好。

耐磨板能折弯吗？

可以，但要控制弯曲半径：一般建议弯曲半径不小于板厚的 3–5 倍（硬度越高取越大），轧制方向与弯曲线垂直更稳妥。高硬度 NM550 以上冷弯困难，建议热弯或改为拼焊结构。

挑几篇相关的，接着看：
